VIBRADOS Y PRETENSADOS DE HORMIGON

_________________________________________________________________

Nave industrial

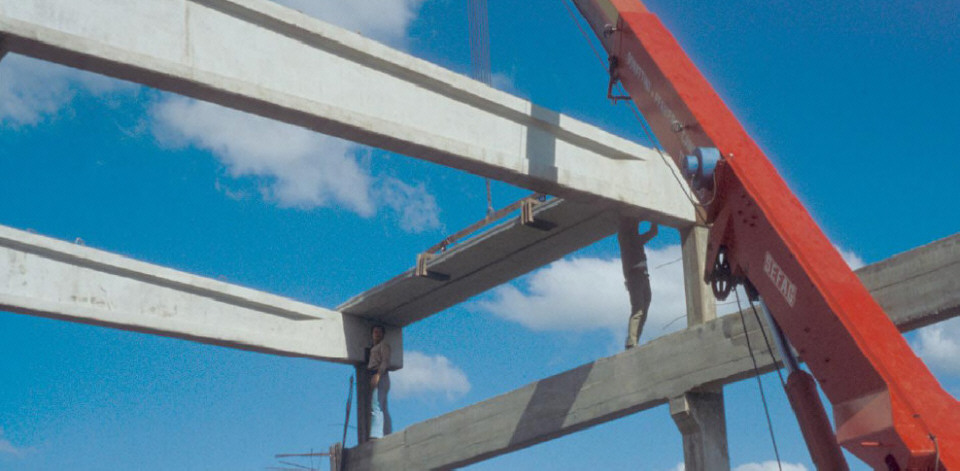

Viga cabriada

Luz entre columnas	Altura centro	Carga máx. admisible (kg/m)	Peso propio (kg)
15.00	1.00	2000	4870
16.00	1.02	1800	5200
17.00	1.07	1650	5500
18.00	1.07	1500	5860
19.00	1.12	1400	6200
20.00	1.12	1300	6530

CUBIERTA

Se realiza con losas huecas pretensadas de hormigón liviano de 12 cm. de espesor. Los largos son de acuerdo a la distancia entre cabriadas, siendo de 6,50 mts. el largo máximo permitido.

COLUMNA

Estas piezas son premoldeadas de hormigón liviano con una sección cuadrada de 50 x 50 cms. Dichas columnas podrán tener encastres para la fijación de cerramientos laterales y cañerías de desagüe pluvial.

MURO

Se ejecuta con losas huecas pretensadas de 9 ó 12 cms. de espesor, según proyecto. Dichas losas se encastran entre columnas y se sellan con mortero.

Viga carrillera

COMUN

.60

largo máximo = 6.50

.30

ESBELTA

.30

.15
.45

largo máximo = 6.00

.15

Viga canaleta

Posible terminación

largo máximo = 6.50

	SECCION			.20 .10
			.40

Referencias
1-Viga canaleta
2-Caño desagüe
3-Columna
4-Viga cabriada
5-Losa
6-Perno de
   fijación
7-Aislación
   hidrófuga
A- Desagüe
     exterior
B- Desagüe interior
